Microsoft Hyper-V: Что такое виртуальный адаптер Ethernet

Виртуальный адаптер Ethernet Hyper-V — это важнейший компонент виртуальной сети для виртуальных машин Hyper-V. Он предоставляет программную конструкцию, необходимую для создания виртуальной сети виртуальных машин и других виртуальных ресурсов в вашей инфраструктуре Hyper-V. Рассмотрим виртуальный Ethernet-адаптер Hyper-V для новичков, что это такое и как его использовать. Кроме того, мы увидим, как его настроить.

Что такое виртуальная сеть Microsoft Hyper-V?

Вы можете задаться вопросом о назначении виртуальных сетей в виртуализированных средах, таких как Hyper-V. Виртуальные сети позволяют создавать виртуальные сети для решения основных технических и бизнес-задач и позволяют виртуальным ресурсам взаимодействовать с внешним миром. Например, вы можете подключить виртуальные машины к виртуальным коммутаторам с помощью виртуальных адаптеров Ethernet. Они позволяют виртуальным ресурсам Hyper-V взаимодействовать независимо от подключения к физической сети.

Виртуальная сеть в кластере Hyper-V позволяет создавать виртуальные машины, не привязанные к конкретному физическому оборудованию, что упрощает перемещение рабочих нагрузок между хостами и масштабирование среды по мере необходимости. Эта гибкость необходима для гибкости, масштабируемости и мобильности критически важных для бизнеса виртуальных машин.

Что такое виртуальный адаптер Ethernet?

Виртуальный сетевой адаптер — это программная конструкция, которую вы подключаете к виртуальным машинам Hyper-V. Они позволяют виртуальным машинам взаимодействовать друг с другом и с физическими устройствами, подключенными к сети. Виртуальные сетевые адаптеры также позволяют виртуальным машинам взаимодействовать с другими машинами в физической сети.

Зачем использовать виртуальный адаптер Ethernet?

Адаптеры Virtual Ethernet в Hype-V необходимы для того, чтобы виртуальные машины Hyper-V имели сетевое подключение к ресурсам как внутри среды Hyper-V, так и за пределами среды виртуализации. Это также позволяет администраторам подключать виртуальные машины к логическим сегментам сети, включая VLAN, для связи с соответствующими сегментами сети для интеграции существующих сервисов и сетей.

Как настроить виртуальный адаптер Ethernet в Hyper-V

Давайте рассмотрим шаги, необходимые для добавления и настройки виртуального адаптера Ethernet Hyper-V на ваши виртуальные машины Hyper-V, и посмотрим, как это достигается. Он включает в себя три этапа процесса:

• Создание виртуального коммутатора
• Создание виртуального адаптера Ethernet
• Настройка дополнительных параметров виртуального адаптера Ethernet
• Создание виртуального коммутатора

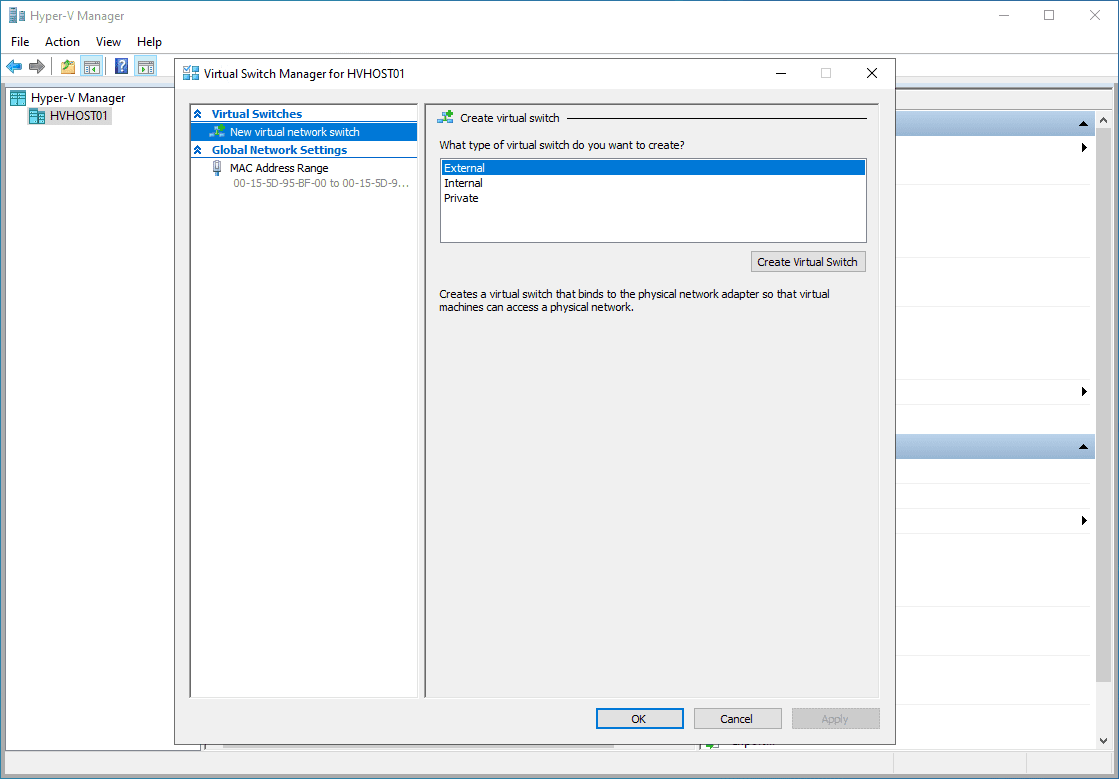

Первым шагом в настройке виртуального адаптера Ethernet является создание виртуального коммутатора. Виртуальный коммутатор — это логический коммутатор, соединяющий виртуальные машины с физическим сетевым адаптером или другими виртуальными машинами. Чтобы создать виртуальный коммутатор в Hyper-V, выполните следующие действия:

• Запустите диспетчер Hyper-V.
• Щелкните свой хост Hyper-V.
• Нажмите Диспетчер виртуальных коммутаторов.

Выберите тип подключения:

• Внешний — подключает виртуальные машины к физической сети, к которой подключен хост Hyper-V, и обеспечивает внешний обмен данными.
• Внутренний — подключает виртуальные машины к сети, которая доступна только виртуальным машинам, работающим на хосте.
• Частный — подключает виртуальные машины к сети, которая доступна только виртуальным машинам, подключенным к частному коммутатору.

• Назовите виртуальный коммутатор
• Для внешних коммутаторов вам нужно будет выбрать, какой физический адаптер будет использоваться
• Хост Hyper-V для подключения к физической сети
• Нажмите «ОК», чтобы создать виртуальный коммутатор.

Создайте виртуальный адаптер Ethernet

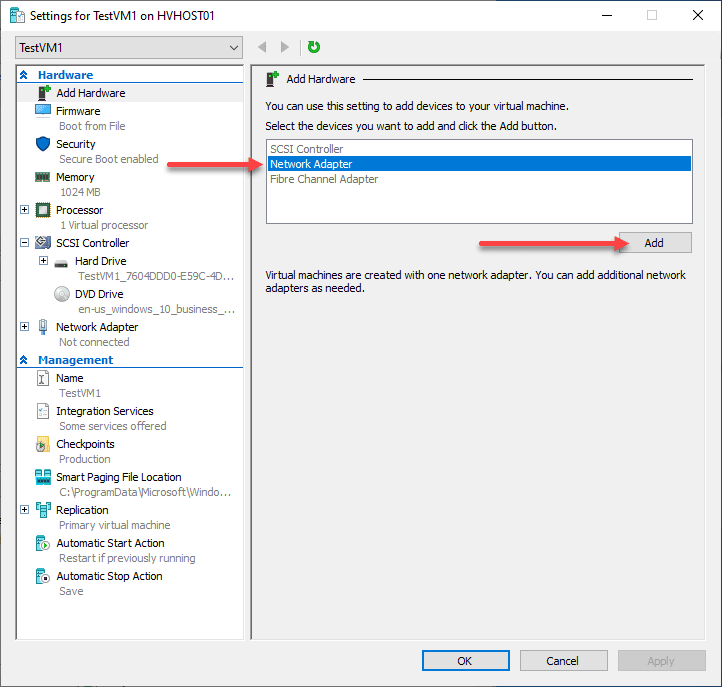

После создания виртуального коммутатора вы можете создать виртуальный адаптер Ethernet для подключения виртуальной машины к коммутатору. Добавление виртуального адаптера Ethernet к виртуальному коммутатору Hyper-V включает следующие шаги:

• Запустите диспетчер Hyper-V.
• Выберите настройки вашей виртуальной машины Hyper-V.
• Нажмите, чтобы добавить оборудование
• Выберите сетевой адаптер
• Нажмите Добавить

• Добавление нового виртуального адаптера Ethernet в виртуальную машину Hyper-V.
• Выберите виртуальный коммутатор, к которому вы хотите подключить новый виртуальный адаптер Ethernet.
• Нажмите «ОК», чтобы добавить виртуальный адаптер Ethernet.

Настройка виртуального адаптера Ethernet

После создания виртуального адаптера Ethernet необходимо правильно его настроить. Чтобы настроить виртуальный адаптер Ethernet в Hyper-V, выполните следующие действия:

• Запустите диспетчер Hyper-V.
• Выберите настройки вашей виртуальной машины Hyper-V (щелкните виртуальную машину правой кнопкой мыши).
• Нажмите на виртуальный адаптер Ethernet на левой панели.
• Выберите вкладку «Дополнительные функции».

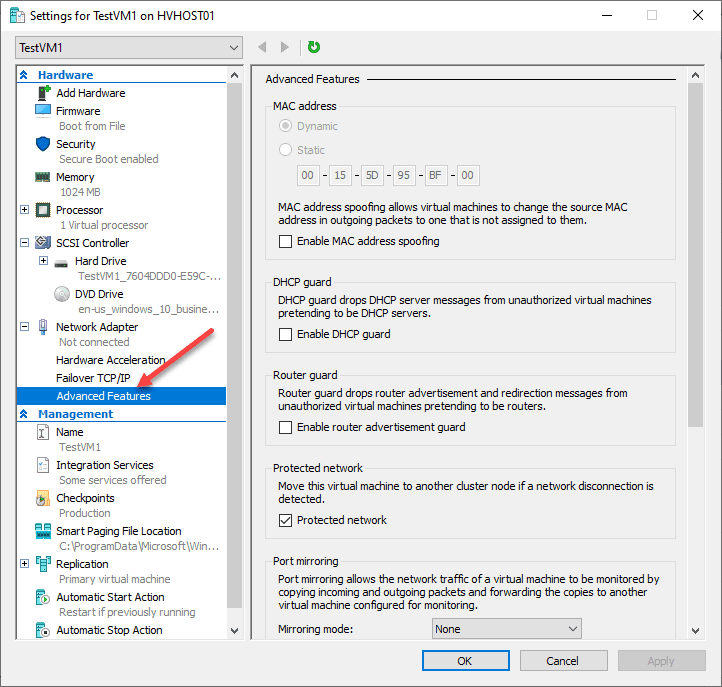

Просмотр расширенных функций виртуального адаптера Ethernet на виртуальной машине Hyper-V

• Выберите любые дополнительные настройки для виртуального адаптера Ethernet — к ним относятся MAD-адрес, защита DHCP, защита маршрутизатора, защищенная сеть, зеркалирование портов и т. д.
• Нажмите ОК, чтобы сохранить изменения.

Вы также можете настроить виртуальный адаптер Ethernet изнутри виртуальной машины, как если бы вы настраивали физический сетевой адаптер.

Часто задаваемые вопросы по виртуальному адаптеру Ethernet

Что такое виртуальный адаптер Ethernet?

Это программный сетевой интерфейс, который позволяет виртуальным машинам, работающим на хосте Hyper-V, подключаться к сети. Он обеспечивает связь между виртуальными машинами, работающими на одном и том же хосте или на разных хостах.

Как создать виртуальный адаптер Ethernet в Hyper-V?

Сначала создайте виртуальный коммутатор Hyper-V. После этого вы можете создать виртуальный адаптер Ethernet, подключающий виртуальную машину к виртуальному коммутатору. Наконец, при необходимости настройте виртуальный адаптер Ethernet с расширенной конфигурацией.

Каковы преимущества использования виртуального адаптера Ethernet?

Во-первых, это позволяет виртуальным ресурсам взаимодействовать с физической сетью. Кроме того, виртуальные сети позволяют создавать виртуальные машины, не привязанные к конкретному физическому оборудованию, что упрощает перемещение рабочих нагрузок между хостами и масштабирование среды по мере необходимости.

Зачем вам использовать VLAN с виртуальными адаптерами Ethernet Hyper-V?

VLAN позволяют администраторам сегментировать сети на логические сегменты. Большинство организаций используют несколько VLAN для сегментации широковещательных доменов и повышения безопасности. Он обеспечивает логическое и безопасное разделение рабочих нагрузок.

Подведение итогов

Виртуальный коммутатор Hyper-V и виртуальный адаптер Ethernet являются важными компонентами вашей инфраструктуры виртуализации Hyper-V, позволяющими подключать критически важные для бизнеса рабочие нагрузки Hyper-V к физической сети. Это также позволяет виртуальным машинам взаимодействовать между собой. В конфигурации кластера Hyper-V виртуальные сети позволяют виртуальным машинам быть мобильными и переключаться между хостами Hyper-V.

Для новичков очень важно понимать основные концепции виртуальных сетей Hyper-V, включая виртуальный адаптер Ethernet.
